Produk Gambar Arsitektur

Gambar desain bangunan yang lengkap terdiri dari gambar Arsitektur, Struktur, Mekanikal dan Elektrikal. Gambar tersebut dikerjakan oleh ahlinya masing-masing. Seringkali, pada desain rumah tinggal yang “dianggap” tidak terlalu rumit, gambar Mekanikal-Elektrikal ataupun gambar Struktur dibuat tidak lengkap.


Untuk gambar arsitektur, ada yang disebut gambar skematik, gambar pengembangan dan gambar detil. Mana yang harus Anda gunakan saat membangun rumah? Silakan lihat di tulisan “Cakupan Jasa Arsitek”. Sedangkan bentuk tampilannya dapat dilihat pada gambar berikut ini.

Contoh Gambar ilustrasi: TAMPAK.
Dapat berupa gambar tampak berwarna atau 3D (tiga dimensi) berupa gambar perspektif dari berbagai arah pandang. Gambar illustrasi biasanya digunakan pada tahap skematik untuk memberikan bayangan kepada klien tentang tampilan/wujud rumahnya.

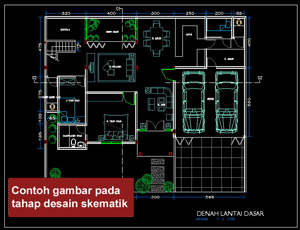

Contoh Gambar Skematik: DENAH.
Gambar skematik dapat berupa gambar denah, tampak, potongan dan Perspektif.

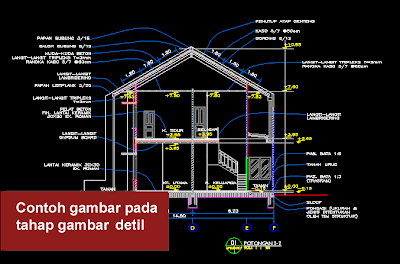

Contoh Gambar Detil : POTONGAN
Gambar detil dapat berupa gambar rencana tapak, denah, tampak, potongan, rencana atap, rencana lantai, rencana plafon, detil kamar mandi, detil tangga, detil pintu dan jendela, dst.
